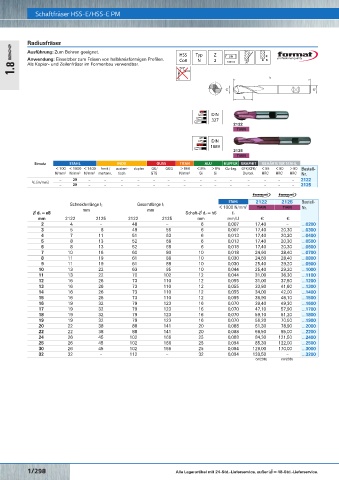

Page 323 - Rubix Werkzeugkatalog 2019-21

Schaftfräser HSS-E/HSS-E PM
Radiusfräser

Ausführung: Zum Bohren geeignet.
HSS Typ Z DIN

Anwendung: Einsetzbar zum Fräsen von halbkreisförmigen Profilen. Co8 N 2 1835-B 30°
1.8 Als Kopier- und Zeilenfräser im Formenbau verwendbar.

DIN
327
2122
TiAlN
DIN
1889
2125
TiAlN
Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
– 29 – – – – – – – – – – – – – – 2122
V C [m/min]
– 29 – – – – – – – – – – – – – – 2125

STAHL 2122 2125 Bestell-
Schneidenlänge l 2 Gesamtlänge l 1 < 1000 N/mm TiAlN TiAlN Nr.
2
mm mm
∅ d 1 = e8 Schaft-∅ d 2 = h6 f z
mm 2122 2125 2122 2125 mm mm/U € €
2 4 – 48 – 6 0,007 17,40 – …0200
3 5 8 49 56 6 0,007 17,40 20,30 …0300
4 7 11 51 63 6 0,013 17,40 20,30 …0400
5 8 13 52 68 6 0,013 17,40 20,30 …0500
6 8 13 52 68 6 0,018 17,40 20,30 …0600
7 10 16 60 80 10 0,018 24,60 28,40 …0700
8 11 19 61 88 10 0,030 24,60 28,40 …0800
9 11 19 61 88 10 0,030 25,40 29,20 …0900
10 13 22 63 95 10 0,044 25,40 29,20 …1000
11 13 22 70 102 12 0,044 31,00 36,30 …1100
12 16 26 73 110 12 0,055 31,00 37,50 …1200
13 16 26 73 110 12 0,055 33,80 41,60 …1300
14 16 26 73 110 12 0,055 34,00 42,00 …1400
15 16 26 73 110 12 0,055 36,90 46,10 …1500
16 19 32 79 123 16 0,070 39,40 49,30 …1600
17 19 32 79 123 16 0,070 47,10 57,90 …1700
18 19 32 79 123 16 0,070 59,10 61,20 …1800
19 19 32 79 123 16 0,070 56,20 70,50 …1900
20 22 38 88 141 20 0,088 61,30 78,90 …2000
22 22 38 88 141 20 0,088 68,50 85,00 …2200
24 26 45 102 166 25 0,088 84,30 121,50 …2400
25 26 45 102 166 25 0,094 85,30 122,00 …2500
30 26 45 102 166 25 0,094 129,00 170,00 …3000
32 32 – 112 – 32 0,094 139,50 – …3200
(W208) (W208)

1/298 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. MF
