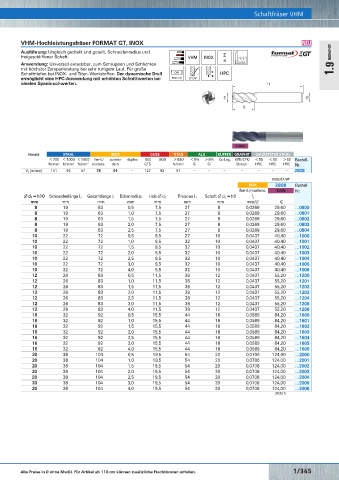

Page 370 - Rubix Werkzeugkatalog 2019-21
P. 370
Schaftfräser VHM
VHM-Hochleistungsfräser FORMAT GT, INOX O VHM-Hochleistungsfräser FORMAT GT, INOX Schaftfräser VHM O
Ausführung: Ungleich gedrallt und geteilt, Schneidenradius und
freigeschliffener Schaft. VHM INOX Z
4
Anwendung: Universell einsetzbar, zum Schruppen und Schlichten
mit höchster Zerspanleistung bei sehr ruhigem Lauf. Für große 1.9
Schnitttiefen bei INOX- und Titan-Werkstoffen. Der dynamische Drall DIN HPC
ermöglicht eine HPC-Anwendung mit erhöhten Schnittwerten bei 6535-HB 35°/38°
idealen Spanbruchwerten.
Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr. TiAlN
V C [m/min] 141 92 57 74 60 – 127 92 53 – – – – – – – 2807 Einsatz STAHL INOX GUSS TITAN ALU KUPFER GRAPHIT GEHÄRTETER STAHL
< 700 < 1000 < 1400 ferrit./ austeni- duplex GG/ GGG > 850 < 8% > 8% Cu-Leg. GFK/CFK/ < 55 < 60 > 60 Bestell-
N/mm 2 N/mm 2 N/mm 2 martens. tisch GTS N/mm 2 Si Si Duropl. HRC HRC HRC Nr.
INOX 2807 Bestell- V C [m/min] 141 92 57 78 64 – 127 92 57 – – – – – – – 2808
ferrit./martens. TiAlN Nr.
∅ d 1 = h10 Schneidenlänge l 2 Gesamtlänge l 1 Hals-∅ d 3 Freizone l 3 Schaft-∅ d 2 = h6 f z
mm mm mm mm mm mm mm/U € INOX 2808 Bestell-
3 18 57 2,75 18 6 0,0101 20,50 …0300 ferrit./martens. TiAlN Nr.
4 21 57 3,50 21 6 0,0210 20,50 …0400 ∅ d 1 = h10 Schneidenlänge l 2 Gesamtlänge l 1 Eckenradius Hals-∅ d 3 Freizone l 3 Schaft-∅ d 2 = h6 f z
5 21 57 4,50 21 6 0,0294 20,50 …0500 mm mm mm mm mm mm mm mm/U €
6 21 57 5,50 21 6 0,0294 20,50 …0600 8 19 63 0,5 7,5 27 8 0,0269 29,60 …0800
8 27 63 7,50 27 8 0,0378 27,80 …0800 8 19 63 1,0 7,5 27 8 0,0269 29,60 …0801
10 32 72 9,50 32 10 0,0631 38,10 …1000 8 19 63 1,5 7,5 27 8 0,0269 29,60 …0802
12 38 83 11,50 38 12 0,0631 52,30 …1200 8 19 63 2,0 7,5 27 8 0,0269 29,60 …0803
16 44 92 15,50 44 16 0,0841 80,20 …1600 8 19 63 2,5 7,5 27 8 0,0269 29,60 …0804
20 54 104 19,50 54 20 0,1009 119,00 …2000 10 22 72 0,5 9,5 27 10 0,0437 40,40 …1000
(W201) 10 22 72 1,0 9,5 32 10 0,0437 40,40 …1001
10 22 72 1,5 9,5 32 10 0,0437 40,40 …1002
10 22 72 2,0 9,5 32 10 0,0437 40,40 …1003
10 22 72 2,5 9,5 32 10 0,0437 40,40 …1004
10 22 72 3,0 9,5 32 10 0,0437 40,40 …1005
10 22 72 4,0 9,5 32 10 0,0437 40,40 …1006
12 26 83 0,5 11,5 38 12 0,0437 55,20 …1200
12 26 83 1,0 11,5 38 12 0,0437 55,20 …1201
12 26 83 1,5 11,5 38 12 0,0437 55,20 …1202
12 26 83 2,0 11,5 38 12 0,0437 55,20 …1203
12 26 83 2,5 11,5 38 12 0,0437 55,20 …1204
12 26 83 3,0 11,5 38 12 0,0437 55,20 …1205
12 26 83 4,0 11,5 38 12 0,0437 55,20 …1206
16 32 92 0,5 15,5 44 16 0,0589 84,20 …1600
16 32 92 1,0 15,5 44 16 0,0589 84,20 …1601
16 32 92 1,5 15,5 44 16 0,0589 84,20 …1602
16 32 92 2,0 15,5 44 16 0,0589 84,20 …1603
16 32 92 2,5 15,5 44 16 0,0589 84,20 …1604
16 32 92 3,0 15,5 44 16 0,0589 84,20 …1605
16 32 92 4,0 15,5 44 16 0,0589 84,20 …1606
20 38 104 0,5 19,5 54 20 0,0706 124,00 …2000
20 38 104 1,0 19,5 54 20 0,0706 124,00 …2001
20 38 104 1,5 19,5 54 20 0,0706 124,00 …2002
20 38 104 2,0 19,5 54 20 0,0706 124,00 …2003
20 38 104 2,5 19,5 54 20 0,0706 124,00 …2004
20 38 104 3,0 19,5 54 20 0,0706 124,00 …2005
20 38 104 4,0 19,5 54 20 0,0706 124,00 …2006
(W201)
