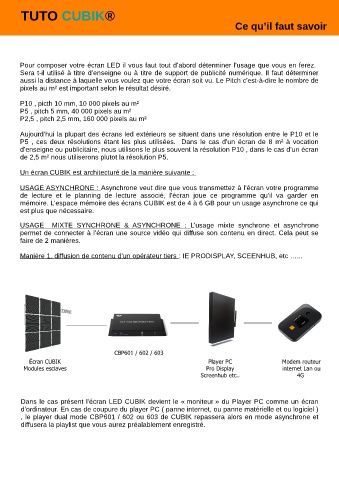

TUTO CUBIK®
Ce qu’il faut savoir

Pour composer votre écran LED il vous faut tout d’abord déterminer l’usage que vous en ferez.
Sera t-il utilisé à titre d’enseigne ou à titre de support de publicité numérique. Il faut déterminer
aussi la distance à laquelle vous voulez que votre écran soit vu. Le Pitch c'est-à-dire le nombre de
pixels au m² est important selon le résultat désiré.

P10 , picth 10 mm, 10 000 pixels au m²
P5 , pitch 5 mm, 40 000 pixels au m²
P2,5 , pitch 2,5 mm, 160 000 pixels au m²

Aujourd’hui la plupart des écrans led extérieurs se situent dans une résolution entre le P10 et le
P5 , ces deux résolutions étant les plus utilisées. Dans le cas d’un écran de 8 m² à vocation
d’enseigne ou publicitaire, nous utilisons le plus souvent la résolution P10 , dans le cas d’un écran
de 2,5 m² nous utiliserons plutot la résolution P5.

Un écran CUBIK est architecturé de la manière suivante :

USAGE ASYNCHRONE : Asynchrone veut dire que vous transmettez à l’écran votre programme
de lecture et le planning de lecture associé, l’écran joue ce programme qu’il va garder en
mémoire. L’espace mémoire des écrans CUBIK est de 4 à 6 GB pour un usage asynchrone ce qui
est plus que nécessaire.
USAGE MIXTE SYNCHRONE & ASYNCHRONE : L’usage mixte synchrone et asynchrone
permet de connecter à l’écran une source vidéo qui diffuse son contenu en direct. Cela peut se
faire de 2 manières.

Manière 1, diffusion de contenu d’un opérateur tiers : IE PRODISPLAY, SCEENHUB, etc …...

CBP601 / 602 / 603
Écran CUBIK Player PC Modem routeur
Modules esclaves Pro Display internet Lan ou
Screenhub etc.. 4G

Dans le cas présent l’écran LED CUBIK devient le « moniteur » du Player PC comme un écran
d’ordinateur. En cas de coupure du player PC ( panne internet, ou panne matérielle et ou logiciel )
, le player dual mode CBP601 / 602 ou 603 de CUBIK repassera alors en mode asynchrone et
diffusera la playlist que vous aurez préalablement enregistré.
