LA NAVIGATION AERIENNE

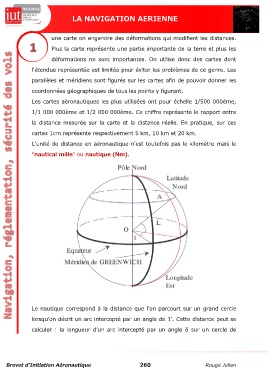

une carte on engendre des déformations qui modifient les distances.
Plus la carte représente une partie importante de la terre et plus les
déformations ne sont importantes. On utilise donc des cartes dont
l'étendue représentée est limitée pour éviter les problèmes de ce genre. Les
parallèles et méridiens sont figurés sur les cartes afin de pouvoir donner les
coordonnées géographiques de tous les points y figurant.
Les cartes aéronautiques les plus utilisées ont pour échelle 1/500 000ème,
1/1 000 000ème et 1/2 000 000ème. Ce chiffre représente le rapport entre
la distance mesurée sur la carte et la distance réelle. En pratique, sur ces
cartes 1cm représente respectivement 5 km, 10 km et 20 km.
L'unité de distance en aéronautique n'est toutefois pas le kilomètre mais le
"nautical mille" ou nautique (Nm).
Le nautique correspond à la distance que l'on parcourt sur un grand cercle
lorsqu'on décrit un arc intercepté par un angle de 1'. Cette distance peut se
calculer : la longueur d'un arc intercepté par un angle δ sur un cercle de
