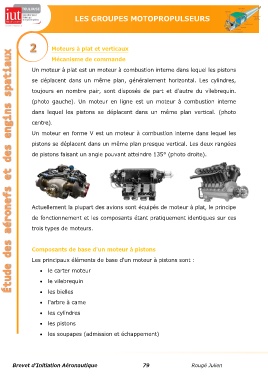

LES GROUPES MOTOPROPULSEURS
Moteurs à plat et verticaux
Mécanisme de commande
Un moteur à plat est un moteur à combustion interne dans lequel les pistons
se déplacent dans un même plan, généralement horizontal. Les cylindres,
toujours en nombre pair, sont disposés de part et d'autre du vilebrequin.
(photo gauche). Un moteur en ligne est un moteur à combustion interne
dans lequel les pistons se déplacent dans un même plan vertical. (photo
centre).
Un moteur en forme V est un moteur à combustion interne dans lequel les
pistons se déplacent dans un même plan presque vertical. Les deux rangées
de pistons faisant un angle pouvant atteindre 135° (photo droite).
Actuellement la plupart des avions sont équipés de moteur à plat, le principe
de fonctionnement et les composants étant pratiquement identiques sur ces
trois types de moteurs.
Composants de base d'un moteur à pistons
Les principaux éléments de base d'un moteur à pistons sont :
• le carter moteur
• le vilebrequin
• les bielles
• l'arbre à came
• les cylindres
• les pistons
• les soupapes (admission et échappement)
