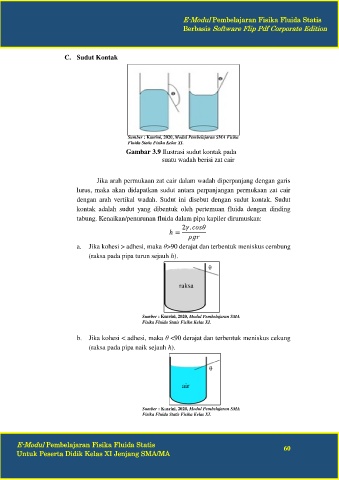

Page 74 - E-MODUL PEMBELAJARAN FISIKA FLUIDA STATIS
P. 74
E-Modul Pembelajaran Fisika Fluida Statis
Berbasis Software Flip Pdf Corporate Edition
C. Sudut Kontak
Sumber : Kusrini, 2020, Modul Pembelajaran SMA Fisika
Fluida Statis Fisika Kelas XI.
Gambar 3.9 Ilustrasi sudut kontak pada
suatu wadah berisi zat cair
Jika arah permukaan zat cair dalam wadah diperpanjang dengan garis
lurus, maka akan didapatkan sudut antara perpanjangan permukaan zat cair
dengan arah vertikal wadah. Sudut ini disebut dengan sudut kontak. Sudut
kontak adalah sudut yang dibentuk oleh pertemuan fluida dengan dinding
tabung. Kenaikan/penurunan fluida dalam pipa kapiler dirumuskan:
2 .
ℎ =
a. Jika kohesi > adhesi, maka θ>90 derajat dan terbentuk meniskus cembung
(raksa pada pipa turun sejauh h).
θ
raksa
Sumber : Kusrini, 2020, Modul Pembelajaran SMA
Fisika Fluida Statis Fisika Kelas XI.
b. Jika kohesi < adhesi, maka θ <90 derajat dan terbentuk meniskus cekung
(raksa pada pipa naik sejauh h).
θ
air
Sumber : Kusrini, 2020, Modul Pembelajaran SMA
Fisika Fluida Statis Fisika Kelas XI.
E-Modul Pembelajaran Fisika Fluida Statis 60
Untuk Peserta Didik Kelas XI Jenjang SMA/MA
