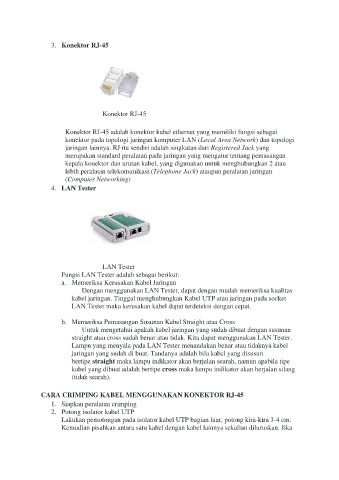

3. Konektor RJ-45

Konektor RJ-45

Konektor RJ-45 adalah konektor kabel ethernet yang memiliki fungsi sebagai
konektor pada topologi jaringan komputer LAN (Local Area Network) dan topologi
jaringan lainnya. RJ itu sendiri adalah singkatan dari Registered Jack yang
merupakan standard peralatan pada jaringan yang mengatur tentang pemasangan
kepala konektor dan urutan kabel, yang digunakan untuk menghubungkan 2 atau
lebih peralatan telekomunikasi (Telephone Jack) ataupun peralatan jaringan
(Computer Networking)
4. LAN Tester

LAN Tester
Fungsi LAN Tester adalah sebagai berikut:
a. Memeriksa Kerusakan Kabel Jaringan
Dengan menggunakan LAN Tester, dapat dengan mudah memeriksa kualitas
kabel jaringan. Tinggal menghubungkan Kabel UTP atau jaringan pada socket
LAN Tester maka kerusakan kabel dapat terdeteksi dengan cepat.

b. Memeriksa Pemasangan Susunan Kabel Straight atau Cross
Untuk mengetahui apakah kabel jaringan yang sudah dibuat dengan susunan
straight atau cross sudah benar atau tidak. Kita dapat menggunakan LAN Tester.
Lampu yang menyala pada LAN Tester menandakan benar atau tidaknya kabel
jaringan yang sudah di buat. Tandanya adalah bila kabel yang disusun
bertipe straight maka lampu indikator akan berjalan searah, namun apabila tipe
kabel yang dibuat adalah bertipe cross maka lampu indikator akan berjalan silang
(tidak searah).

CARA CRIMPING KABEL MENGGUNAKAN KONEKTOR RJ-45
1. Siapkan peralatan crimping
2. Potong isolator kabel UTP
Lakukan pemotongan pada isolator kabel UTP bagian luar, potong kira-kira 3-4 cm.
Kemudian pisahkan antara satu kabel dengan kabel lainnya sekalian diluruskan. Jika
