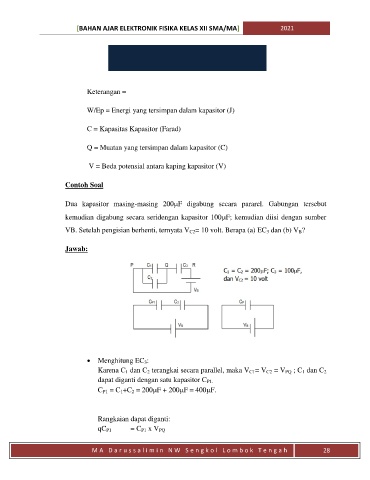

[BAHAN AJAR ELEKTRONIK FISIKA KELAS XII SMA/MA] 2021

Keterangan =

W/Ep = Energi yang tersimpan dalam kapasitor (J)

C = Kapasitas Kapasitor (Farad)

Q = Muatan yang tersimpan dalam kapasitor (C)

V = Beda potensial antara kaping kapasitor (V)

Contoh Soal

Dua kapasitor masing-masing 200F digabung secara pararel. Gabungan tersebut

kemudian digabung secara seridengan kapasitor 100F; kemudian diisi dengan sumber

VB. Setelah pengisian berhenti, ternyata V C2= 10 volt. Berapa (a) EC 3 dan (b) V B?

Jawab:

 Menghitung EC 3:
Karena C 1 dan C 2 terangkai secara parallel, maka V C1= V C2 = V PQ ; C 1 dan C 2
dapat diganti dengan satu kapasitor C P1.
C P1 = C 1+C 2 = 200F + 200F = 400F.

Rangkaian dapat diganti:
qC P1 = C P1 x V PQ
