178

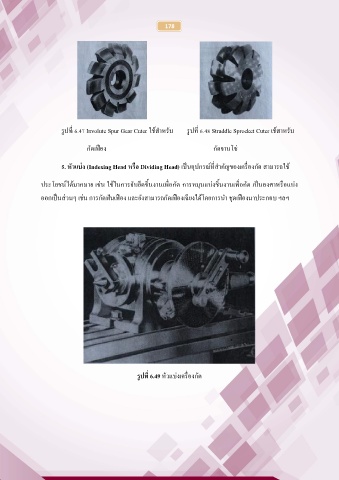

รูปที่ 6.47 Involute Spur Gear Cuter ใช้สําหรับ รูปที่ 6.48 Straddle Sprocket Cuter เช้สาหรับ
กัดเฟือง กัดจานโซ่
5. หัวแบ่ง (Indexing Head หรือ Dividing Head) เป็นอุปกรณ์ที่สําคัญของเครื่องกัด สามารถใช้
ประโยชน์ได้มากมาย เช่น ใช้ในการจับยึดชิ้นงานเพื่อกัด การหมุนแบ่งชิ้นงานเพื่อกัด เป็นองศาหรือแบ่ง
ออกเป็นส่วนๆ เช่น การกัดฟันเฟือง และยังสามารถกัดเฟืองเฉียงได้โดยการนํา ชุดเฟืองมาประกอบ ฯลฯ
รูปที่ 6.49 หัวแบ่งเครื่องกัด
