88

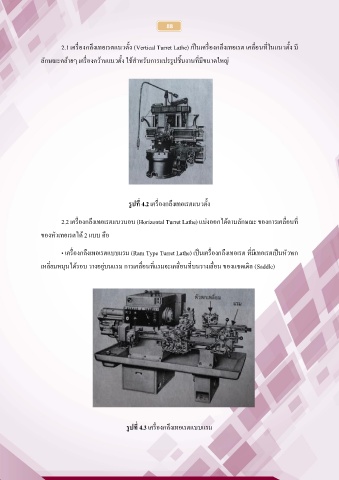

2.1 เครื่องกลึงเทอเรตแนวตั้ง (Vertical Turret Lathe) เป็นเครื่องกลึงเทอเรต เคลื่อนที่ในแนวตั้ง มี
ลักษณะคล้ายๆ เครื่องคว้านแนวตั้ง ใช้สําหรับการแปรรูปชิ้นงานที่มีขนาดใหญ่
รูปที่ 4.2 เครื่องกลึงเทอเรตแนวตั้ง
2.2 เครื่องกลึงเทอเรตแนวนอน (Horizontal Turret Lathe) แบ่งออกได้ตามลักษณะ ของการเคลื่อนที่
ของหัวเทอเรตได้ 2 แบบ คือ
• เครื่องกลึงเทอเรตแบบแรม (Ram Type Turret Lathe) เป็นเครื่องกลึงเทอเรต ที่มีเทอเรตเป็นหัวหก
เหลี่ยมหมุนได้รอบ วางอยู่บนแรม การเคลื่อนที่แรมจะเคลื่อนที่บนรางเลื่อน ของแซดเดิล (Saddle)
รูปที่ 4.3 เครื่องกลึงเทอเรตแบบแรม
