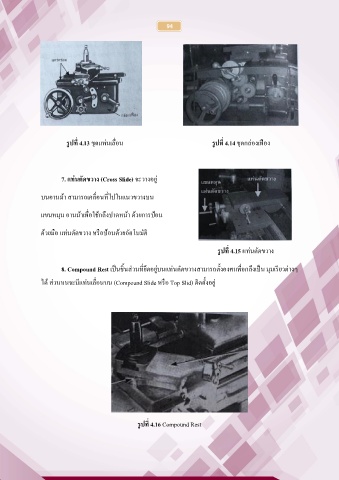

Page 99 - e-book งานเครื่องมือกลเบื้องต้น
P. 99
94
รูปที่ 4.13 ชุดแท่นเลื่อน รูปที่ 4.14 ชุดกล่องเฟือง
7. แท่นตัดขวำง (Cross Slide) จะวางอยู่
บนอานม้า สามารถเคลื่อนที่ไปในแนวขวางบน
แขนหมุน อานม้าเพื่อใช้กลึงปาดหน้า ด้วยการป้อน
ด้วยมือ แท่นตัดขวาง หรือป้อนด้วยอัตโนมัติ
รูปที่ 4.15 แท่นตัดขวาง
8. Compound Rest เป็นชิ้นส่วนที่ยึดอยู่บนแท่นตัดขวางสามารถตั้งองศาเพื่อกลึงเป็น มุมเรียวต่างๆ
ได้ ส่วนบนจะมีแท่นเลื่อนบน (Compound Slide หรือ Top Slid) ติดตั้งอยู่
รูปที่ 4.16 Compound Rest
