P. 38
Keterangan:
C = kapasitas kapasitor (F)
ε = permitivitas bahan
2
-12
ε 0 = permitivitas ruang hampa atau udara (8,85 × 10 C/Nm )
K = Konstanta Dialektrik
d = jarak keping (m)
2
A = luas penampang keping (m )

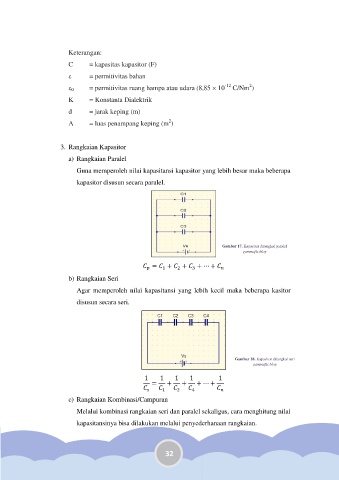

3. Rangkaian Kapasitor
a) Rangkaian Paralel
Guna memperoleh nilai kapasitansi kapasitor yang lebih besar maka beberapa
kapasitor disusun secara paralel.
Gambar 17. Kapasitor dirangkai paralel
gammafis.blog
b) Rangkaian Seri
Agar memperoleh nilai kapasitansi yang lebih kecil maka beberapa kasitor
disusun secara seri.
Gambar 18. Kapasitor dirangkai seri
gammafis.blog
c) Rangkaian Kombinasi/Campuran
Melalui kombinasi rangkaian seri dan paralel sekaligus, cara menghitung nilai
kapasitansinya bisa dilakukan melalui penyederhanaan rangkaian.
32
