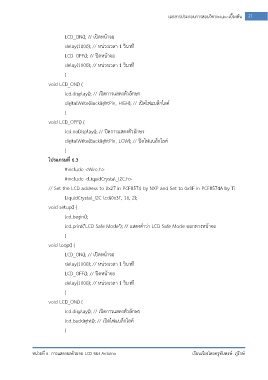

P. 293
เอกสารประกอบการสอนวิชาArduinoเบื้องต้น 21
LCD_ON(); // เปิดหน้าจอ
delay(1000); // หน่วงเวลา 1 วินาที
LCD_OFF(); // ปิดหน้าจอ
delay(1000); // หน่วงเวลา 1 วินาที
}
void LCD_ON() {
lcd.display(); // เปิดการแสดงตัวอักษร
digitalWrite(BacklightPin, HIGH); // เปิดไฟแบล็กไลค์
}
void LCD_OFF() {
lcd.noDisplay(); // ปิดการแสดงตัวอักษร
digitalWrite(BacklightPin, LOW); // ปิดไฟแบล็กไลค์
}
โปรแกรมที่ 6.3
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
// Set the LCD address to 0x27 in PCF8574 by NXP and Set to 0x3F in PCF8574A by Ti
LiquidCrystal_I2C lcd(0x3F, 16, 2);
void setup() {
lcd.begin();
lcd.print("LCD Safe Mode"); // แสดงค าว่า LCD Safe Mode ออกทางหน้าจอ
}
void loop() {
LCD_ON(); // เปิดหน้าจอ
delay(1000); // หน่วงเวลา 1 วินาที
LCD_OFF(); // ปิดหน้าจอ
delay(1000); // หน่วงเวลา 1 วินาที
}
void LCD_ON() {
lcd.display(); // เปิดการแสดงตัวอักษร
lcd.backlight(); // เปิดไฟแบล็กไลค์
}
หน่วยที่ 6 การแสดงผลด้วยจอ LCD ของ Arduino เรียบเรียงโดยครูทันพงษ์ ภู่รักษ์
