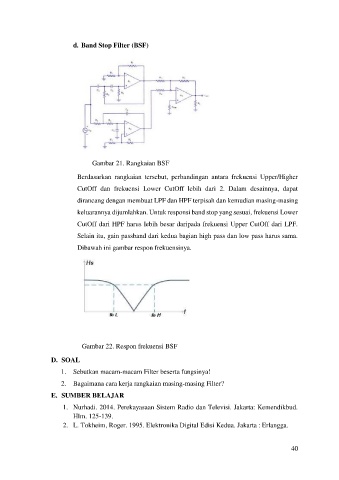

d. Band Stop Filter (BSF)
Gambar 21. Rangkaian BSF
Berdasarkan rangkaian tersebut, perbandingan antara frekuensi Upper/Higher
CutOff dan frekuensi Lower CutOff lebih dari 2. Dalam desainnya, dapat
dirancang dengan membuat LPF dan HPF terpisah dan kemudian masing-masing
keluarannya dijumlahkan. Untuk responsi band stop yang sesuai, frekuensi Lower
CutOff dari HPF harus lebih besar daripada frekuensi Upper CutOff dari LPF.
Selain itu, gain passband dari kedua bagian high pass dan low pass harus sama.
Dibawah ini gambar respon frekuensinya.
Gambar 22. Respon frekuensi BSF
D. SOAL
1. Sebutkan macam-macam Filter beserta fungsinya!
2. Bagaimana cara kerja rangkaian masing-masing Filter?
E. SUMBER BELAJAR
1. Nurhadi. 2014. Perekayasaan Sistem Radio dan Televisi. Jakarta: Kemendikbud.
Hlm. 125-139.
2. L. Tokheim, Roger. 1995. Elektronika Digital Edisi Kedua. Jakarta : Erlangga.
