6. Apabila ada kesulitan konsultasikan dengan guru pengajar/ instruktur

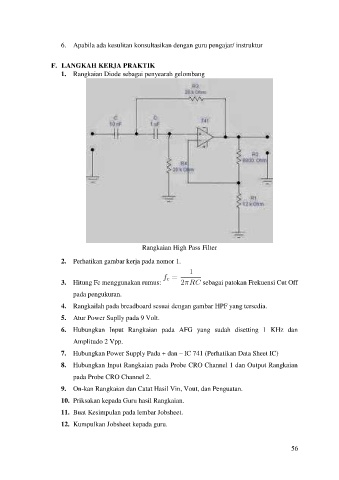

F. LANGKAH KERJA PRAKTIK
1. Rangkaian Diode sebagai penyearah gelombang
Rangkaian High Pass Filter
2. Perhatikan gambar kerja pada nomor 1.
3. Hitung Fc menggunakan rumus: sebagai patokan Frekuensi Cut Off
pada pengukuran.
4. Rangkailah pada breadboard sesuai dengan gambar HPF yang tersedia.
5. Atur Power Suplly pada 9 Volt.
6. Hubungkan Input Rangkaian pada AFG yang sudah disetting 1 KHz dan
Amplitudo 2 Vpp.
7. Hubungkan Power Supply Pada + dan – IC 741 (Perhatikan Data Sheet IC)
8. Hubungkan Input Rangkaian pada Probe CRO Channel 1 dan Output Rangkaian
pada Probe CRO Channel 2.
9. On-kan Rangkaian dan Catat Hasil Vin, Vout, dan Penguatan.
10. Priksakan kepada Guru hasil Rangkaian.
11. Buat Kesimpulan pada lembar Jobsheet.
12. Kumpulkan Jobsheet kepada guru.
56
