b. Besar beda potensial atau tegangan listrik pada masing–masing

hambatan akan berbeda–beda. Apabila nilai hambatannya berbeda

atau tidak sesuai dengan prinsip hukum ohm.

V = I x R
R1
1
V = I x R (10)
R2
2
V = I x R
R3
3

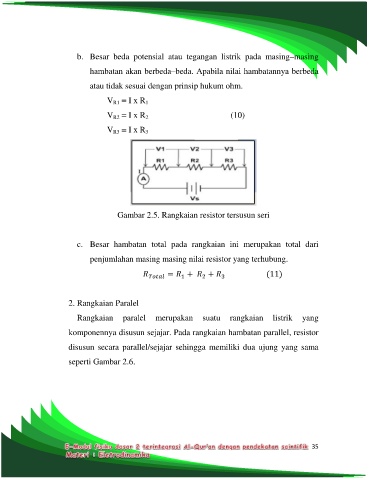

Gambar 2.5. Rangkaian resistor tersusun seri

c. Besar hambatan total pada rangkaian ini merupakan total dari

penjumlahan masing masing nilai resistor yang terhubung.

2. Rangkaian Paralel
Rangkaian paralel merupakan suatu rangkaian listrik yang

komponennya disusun sejajar. Pada rangkaian hambatan parallel, resistor

disusun secara parallel/sejajar sehingga memiliki dua ujung yang sama

seperti Gambar 2.6.
