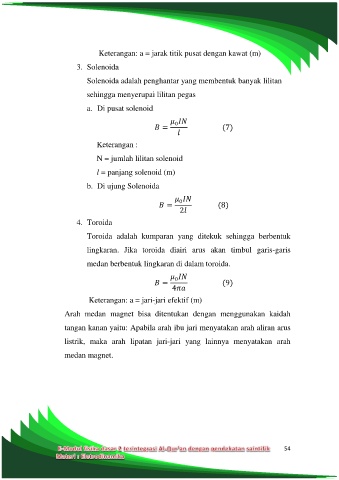

Page 62 - E-MODUL FISIKA DASAR II
P. 62
Keterangan: a = jarak titik pusat dengan kawat (m)
3. Solenoida
Solenoida adalah penghantar yang membentuk banyak lilitan
sehingga menyerupai lilitan pegas
a. Di pusat solenoid
Keterangan :
N = jumlah lilitan solenoid
l = panjang solenoid (m)
b. Di ujung Solenoida
4. Toroida
Toroida adalah kumparan yang ditekuk sehingga berbentuk
lingkaran. Jika toroida diairi arus akan timbul garis-garis
medan berbentuk lingkaran di dalam toroida.
Keterangan: a = jari-jari efektif (m)
Arah medan magnet bisa ditentukan dengan menggunakan kaidah
tangan kanan yaitu: Apabila arah ibu jari menyatakan arah aliran arus
listrik, maka arah lipatan jari-jari yang lainnya menyatakan arah
medan magnet.
54
