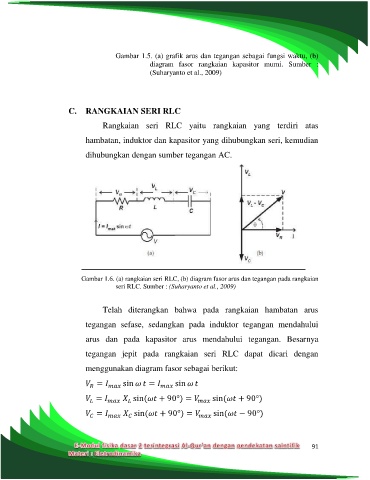

Gambar 1.5. (a) grafik arus dan tegangan sebagai fungsi waktu, (b)
diagram fasor rangkaian kapasitor murni. Sumber :
(Suharyanto et al., 2009)

C. RANGKAIAN SERI RLC

Rangkaian seri RLC yaitu rangkaian yang terdiri atas

hambatan, induktor dan kapasitor yang dihubungkan seri, kemudian

dihubungkan dengan sumber tegangan AC.

Gambar 1.6. (a) rangkaian seri RLC, (b) diagram fasor arus dan tegangan pada rangkaian
seri RLC. Sumber : (Suharyanto et al., 2009)

Telah diterangkan bahwa pada rangkaian hambatan arus

tegangan sefase, sedangkan pada induktor tegangan mendahului

arus dan pada kapasitor arus mendahului tegangan. Besarnya

tegangan jepit pada rangkaian seri RLC dapat dicari dengan

menggunakan diagram fasor sebagai berikut:

sin sin

sin( + 90°) sin( + 90°)

sin( + 90°) sin( 90°)
