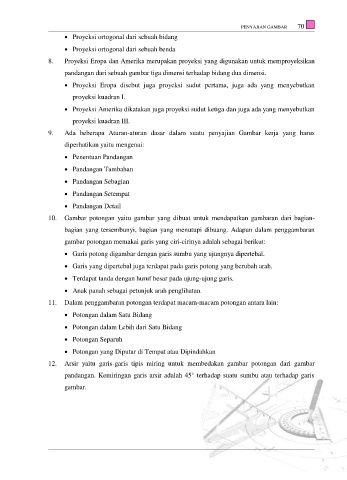

PENYAJIAN GAMBAR 70
 Proyeksi ortogonal dari sebuah bidang

 Proyeksi ortogonal dari sebuah benda
8. Proyeksi Eropa dan Amerika merupakan proyeksi yang digunakan untuk memproyeksikan

pandangan dari sebuah gambar tiga dimensi terhadap bidang dua dimensi.

 Proyeksi Eropa disebut juga proyeksi sudut pertama, juga ada yang menyebutkan
proyeksi kuadran I.

 Proyeksi Amerika dikatakan juga proyeksi sudut ketiga dan juga ada yang menyebutkan

proyeksi kuadran III.
9. Ada beberapa Aturan-aturan dasar dalam suatu penyajian Gambar kerja yang harus

diperhatikan yaitu mengenai:

 Penentuan Pandangan
 Pandangan Tambahan

 Pandangan Sebagian

 Pandangan Setempat
 Pandangan Detail

10. Gambar potongan yaitu gambar yang dibuat untuk mendapatkan gambaran dari bagian-

bagian yang tersembunyi, bagian yang menutupi dibuang. Adapun dalam penggambaran
gambar potongan memakai garis yang ciri-cirinya adalah sebagai berikut:

 Garis potong digambar dengan garis sumbu yang ujungnya dipertebal.

 Garis yang dipertebal juga terdapat pada garis potong yang berubah arah.
 Terdapat tanda dengan huruf besar pada ujung-ujung garis.

 Anak panah sebagai petunjuk arah penglihatan.

11. Dalam penggambaran potongan terdapat macam-macam potongan antara lain:
 Potongan dalam Satu Bidang

 Potongan dalam Lebih dari Satu Bidang

 Potongan Separuh
 Potongan yang Diputar di Tempat atau Dipindahkan

12. Arsir yaitu garis-garis tipis miring untuk membedakan gambar potongan dari gambar
pandangan. Kemiringan garis arsir adalah 45° terhadap suatu sumbu atau terhadap garis

gambar.
