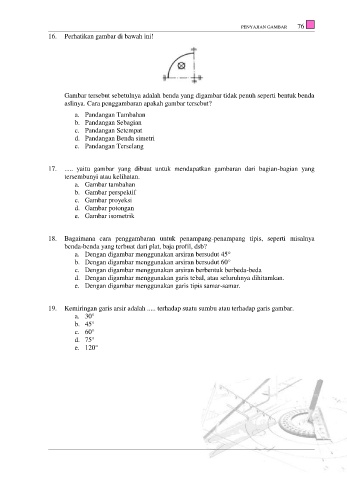

PENYAJIAN GAMBAR 76
16. Perhatikan gambar di bawah ini!

Gambar tersebut sebetulnya adalah benda yang digambar tidak penuh seperti bentuk benda
aslinya. Cara penggambaran apakah gambar tersebut?
a. Pandangan Tambahan
b. Pandangan Sebagian
c. Pandangan Setempat
d. Pandangan Benda simetri
e. Pandangan Terselang

17. ..... yaitu gambar yang dibuat untuk mendapatkan gambaran dari bagian-bagian yang
tersembunyi atau kelihatan.
a. Gambar tambahan
b. Gambar perspektif
c. Gambar proyeksi
d. Gambar potongan
e. Gambar isometrik

18. Bagaimana cara penggambaran untuk penampang-penampang tipis, seperti misalnya
benda-benda yang terbuat dari plat, baja profil, dsb?
a. Dengan digambar menggunakan arsiran bersudut 45°
b. Dengan digambar menggunakan arsiran bersudut 60°
c. Dengan digambar menggunakan arsiran berbentuk berbeda-beda
d. Dengan digambar menggunakan garis tebal, atau seluruhnya dihitamkan.
e. Dengan digambar menggunakan garis tipis samar-samar.

19. Kemiringan garis arsir adalah ..... terhadap suatu sumbu atau terhadap garis gambar.
a. 30°
b. 45°
c. 60°
d. 75°
e. 120°
