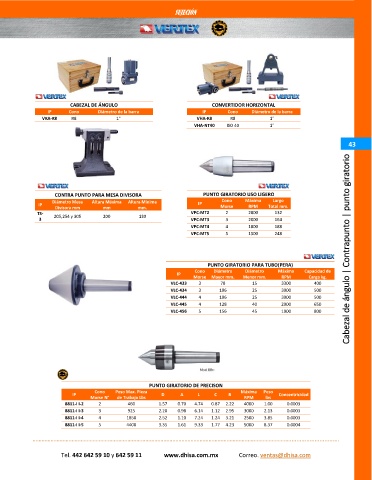

Page 44 - Catalogo DHISA 2020-2021

SUJECIÓN
CORTE

CABEZAL DE ÁNGULO CONVERTIDOR HORIZONTAL
IP Cono Diámetro de la barra IP Cono Diámetro de la barra
VRA-R8 R8 1" VHA-R8 R8 1"

VHA-NT40 ISO 40 1"

43

CONTRA PUNTO PARA MESA DIVISORA PUNTO GIRATORIO USO LIGERO
Diámetro Mesa Altura Máxima Altura Mínima Cono Máxima Largo
IP IP
Divisora mm mm mm. Morse RPM Total mm.
TS- 205,254 y 305 200 130 VPC-MT2 2 2800 132
3 VPC-MT3 3 2000 164

VPC-MT4 4 1800 188
VPC-MT5 5 1500 248

Cabezal de ángulo | Contrapunto | punto giratorio

PUNTO GIRATORIO PARA TUBO(PERA)
Cono Diámetro Diámetro Máxima Capacidad de
IP
Morse Mayor mm. Menor mm. RPM Carga kg.
VLC-433 3 78 15 3300 400
VLC-434 3 106 25 3000 500
VLC-444 4 106 25 3000 500
VLC-445 4 128 40 2000 650
VLC-456 5 156 45 1900 800

PUNTO GIRATORIO DE PRECISON
Cono Peso Max. Pieza Máxima Peso
IP D A L C B Concentricidad
Morse N° de Trabajo Lbs RPM lbs
8811-I I-2 2 460 1.57 0.70 4.74 0.87 2.22 4000 1.00 0.0003
8811-I I-3 3 925 2.20 0.98 6.14 1.12 2.95 3000 2.13 0.0003
8811-I I-4 4 1850 2.52 1.10 7.24 1.24 3.21 2500 3.85 0.0003
8811-I I-5 5 4400 3.35 1.61 9.33 1.77 4.23 5000 8.37 0.0004

………………………………………………………………………………………………………………………………………………………..............................
