ALAT-ALAT OPTIK
akan menjadi benda bagi lensa okuler. Bayangan dari lensa obyektif
diperbesar oleh lensa okuler menjadi bayangan maya yang sangat besar
dan dapat terlihat oleh mata. Lensa okuler pada mikroskop fungsinya
sama dengan lup. Bayangan yang terbentuk dari hasil pembiasan lensa
obyektif, harus terletak antara titik pusat optik dan titik fokus lensa ( F )
ob
di depan lensa okuler.
Ada dua cara dalam menggunakan mikroskop, yaitu dengan mata
berakomodasi maksimum dan dengan mata tak berakomodasi. Bayangan
akhir yang dihasilkan oleh dua lensa dalam mikroskop bersifat maya,
diperbesar dan terbalik terhadap benda semula. Perhatikan gambar 2.6
pembentukan bayangan pada mikroskop (untuk mata berakomodasi
maksimum).

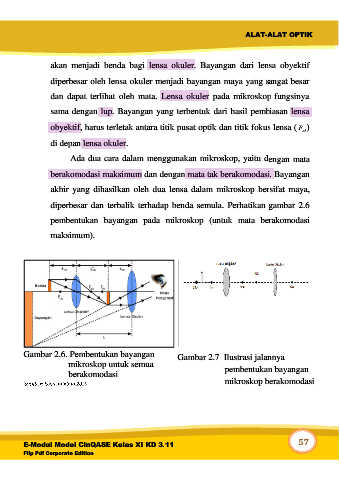

Gambar 2.6. Pembentukan bayangan Gambar 2.7 Ilustrasi jalannya
mikroskop untuk semua pembentukan bayangan
berakomodasi
mikroskop berakomodasi
E-Modul Model CinQASE Kelas XI KD 3.11 57
