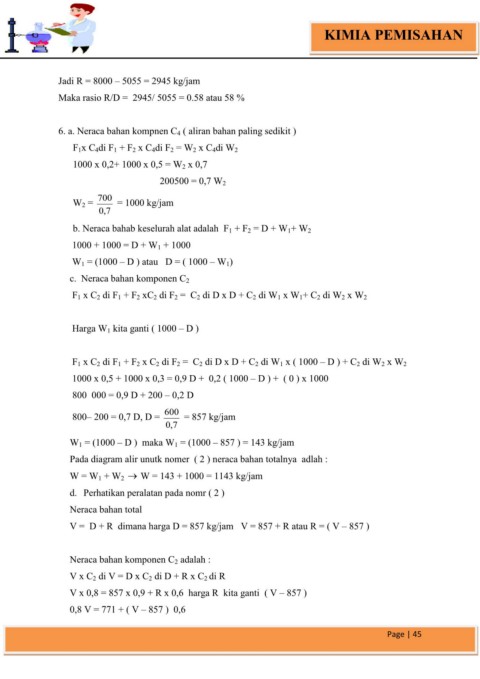

Page 50 - Modul Kimia Sidang

KIMIA PEMISAHAN

Jadi R = 8000 – 5055 = 2945 kg/jam
Maka rasio R/D = 2945/ 5055 = 0.58 atau 58 %

6. a. Neraca bahan kompnen C 4 ( aliran bahan paling sedikit )

F 1x C 4di F 1 + F 2 x C 4di F 2 = W 2 x C 4di W 2
1000 x 0,2+ 1000 x 0,5 = W 2 x 0,7

200500 = 0,7 W 2

700
W 2 = = 1000 kg/jam
7 , 0
b. Neraca bahab keselurah alat adalah F 1 + F 2 = D + W 1+ W 2

1000 + 1000 = D + W 1 + 1000

W 1 = (1000 – D ) atau D = ( 1000 – W 1)
c. Neraca bahan komponen C 2

F 1 x C 2 di F 1 + F 2 xC 2 di F 2 = C 2 di D x D + C 2 di W 1 x W 1+ C 2 di W 2 x W 2

Harga W 1 kita ganti ( 1000 – D )

F 1 x C 2 di F 1 + F 2 x C 2 di F 2 = C 2 di D x D + C 2 di W 1 x ( 1000 – D ) + C 2 di W 2 x W 2
1000 x 0,5 + 1000 x 0,3 = 0,9 D + 0,2 ( 1000 – D ) + ( 0 ) x 1000
800 000 = 0,9 D + 200 – 0,2 D

600
800– 200 = 0,7 D, D = = 857 kg/jam
7 , 0

W 1 = (1000 – D ) maka W 1 = (1000 – 857 ) = 143 kg/jam
Pada diagram alir unutk nomer ( 2 ) neraca bahan totalnya adlah :

W = W 1 + W 2  W = 143 + 1000 = 1143 kg/jam

d. Perhatikan peralatan pada nomr ( 2 )
Neraca bahan total

V = D + R dimana harga D = 857 kg/jam V = 857 + R atau R = ( V – 857 )

Neraca bahan komponen C 2 adalah :
V x C 2 di V = D x C 2 di D + R x C 2 di R

V x 0,8 = 857 x 0,9 + R x 0,6 harga R kita ganti ( V – 857 )

0,8 V = 771 + ( V – 857 ) 0,6

Page | 45
