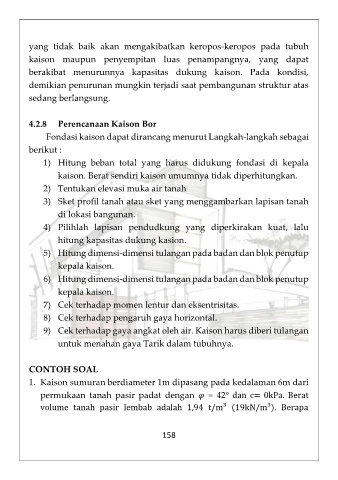

Page 174 - E-modul Muhammad Aswan_2025_terbaru
P. 174

yang  tidak  baik  akan  mengakibatkan  keropos-keropos  pada  tubuh
        kaison  maupun  penyempitan  luas  penampangnya,  yang  dapat
        berakibat  menurunnya  kapasitas  dukung  kaison.  Pada  kondisi,
        demikian penurunan mungkin terjadi saat pembangunan struktur atas
        sedang berlangsung.

        4.2.8  Perencanaan Kaison Bor
            Fondasi kaison dapat dirancang menurut Langkah-langkah sebagai
        berikut :
            1)  Hitung  beban  total  yang  harus  didukung  fondasi  di  kepala
               kaison. Berat sendiri kaison umumnya tidak diperhitungkan.
            2)  Tentukan elevasi muka air tanah
            3)  Sket profil tanah atau sket yang menggambarkan lapisan tanah
               di lokasi bangunan.
            4)  Pilihlah  lapisan  pendudkung  yang  diperkirakan  kuat,  lalu
               hitung kapasitas dukung kasion.
            5)  Hitung dimensi-dimensi tulangan pada badan dan blok penutup
               kepala kaison.
            6)  Hitung dimensi-dimensi tulangan pada badan dan blok penutup
               kepala kaison.
            7)  Cek terhadap momen lentur dan eksentrisitas.
            8)  Cek terhadap pengaruh gaya horizontal.
            9)  Cek terhadap gaya angkat oleh air. Kaison harus diberi tulangan
               untuk menahan gaya Tarik dalam tubuhnya.

        CONTOH SOAL
        1.  Kaison sumuran berdiameter 1m dipasang pada kedalaman 6m dari
           permukaan  tanah  pasir  padat  dengan      =  42°  dan  c=  0kPa.  Berat
           volume  tanah  pasir  lembab  adalah  1,94  t/m³  (19kN/m³).  Berapa
