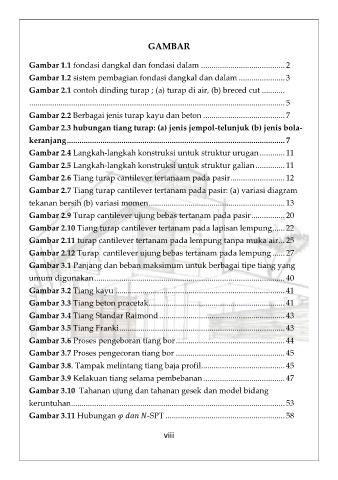

GAMBAR

Gambar 1.1 fondasi dangkal dan fondasi dalam ........................................ 2
Gambar 1.2 sistem pembagian fondasi dangkal dan dalam ...................... 3
Gambar 2.1 contoh dinding turap ; (a) turap di air, (b) breced cut ...........
.......................................................................................................................... 5
Gambar 2.2 Berbagai jenis turap kayu dan beton ....................................... 7
Gambar 2.3 hubungan tiang turap: (a) jenis jempol-telunjuk (b) jenis bola-
keranjang ........................................................................................................ 7
Gambar 2.4 Langkah-langkah konstruksi untuk struktur urugan ............ 11
Gambar 2.5 Langkah-langkah konstruksi untuk struktur galian .............. 11
Gambar 2.6 Tiang turap cantilever tertanaam pada pasir .......................... 12
Gambar 2.7 Tiang turap cantilever tertanam pada pasir: (a) variasi diagram
tekanan bersih (b) variasi momen ................................................................. 13
Gambar 2.9 Turap cantilever ujung bebas tertanam pada pasir ................ 20
Gambar 2.10 Tiang turap cantilever tertanam pada lapisan lempung ...... 22
Gambar 2.11 turap cantilever tertanam pada lempung tanpa muka air ... 25
Gambar 2.12 Turap cantilever ujung bebas tertanam pada lempung ...... 27
Gambar 3.1 Panjang dan beban maksimum untuk berbagai tipe tiang yang
umum digunakan ........................................................................................... 40
Gambar 3.2 Tiang kayu ................................................................................. 41
Gambar 3.3 Tiang beton pracetak ................................................................. 41
Gambar 3.4 Tiang Standar Raimond ............................................................ 43
Gambar 3.5 Tiang Franki ............................................................................... 43
Gambar 3.6 Proses pengeboran tiang bor .................................................... 44
Gambar 3.7 Proses pengecoran tiang bor .................................................... 45
Gambar 3.8. Tampak melintang tiang baja profil........................................ 45
Gambar 3.9 Kelakuan tiang selama pembebanan ....................................... 47
Gambar 3.10 Tahanan ujung dan tahanan gesek dan model bidang
keruntuhan ...................................................................................................... 53
Gambar 3.11 Hubungan -SPT ......................................................... 58

viii
