Modul Sumber Medan Magnet

“Integral garis dari . di sekeliling lintasan tertutup manapun sama
dengan ”
0
Hukum Ampere memiliki kesamaan manfaat dengan Hukum
Gauss. Jika hukum Gauss untuk menghitung medan listrik pada
distribusi muatan bersimetri tinggi. Sementara hukum Ampere
digunakan untuk menghitung medan magnet pada konfigurasi arus
yang memiliki simetri tinggi. Sekarang mari kita coba
mengaplikasikan hukum Ampere untuk menghitung medan magnet
yang dihasilkan oleh kawat berarus berikut.
Medan Magnet yang Dihasilkan oleh Kawat Panjang Berarus

Dengan menggunakan hukum Ampere kita
dapat menghitung medan magnet yang
dihasilkan oleh kawat lurus berarus sbb.

∮ . = ∮ = (2 ) =
0

0
= (Pers.7)
2

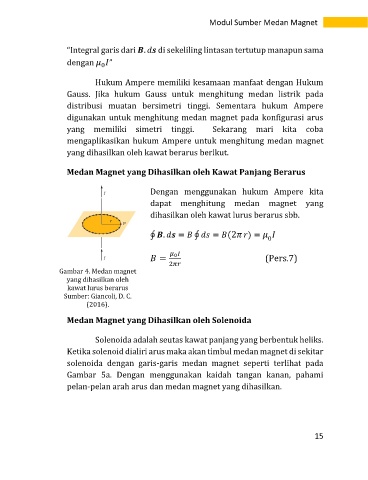

Gambar 4. Medan magnet
yang dihasilkan oleh
kawat lurus berarus
Sumber: Giancoli, D. C.
(2016).
Medan Magnet yang Dihasilkan oleh Solenoida

Solenoida adalah seutas kawat panjang yang berbentuk heliks.
Ketika solenoid dialiri arus maka akan timbul medan magnet di sekitar
solenoida dengan garis-garis medan magnet seperti terlihat pada
Gambar 5a. Dengan menggunakan kaidah tangan kanan, pahami
pelan-pelan arah arus dan medan magnet yang dihasilkan.

15
