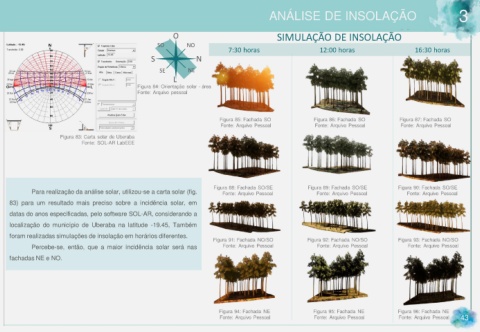

ANÁLISE DE INSOLAÇÃO 3

O SIMULAÇÃO DE INSOLAÇÃO

SO NO
7:30 horas 12:00 horas 16:30 horas
S N

SE NE
L
Figura 84: Orientação solar - área
Fonte: Arquivo pessoal

Figura 85: Fachada SO Figura 86: Fachada SO Figura 87: Fachada SO
Fonte: Arquivo Pessoal Fonte: Arquivo Pessoal Fonte: Arquivo Pessoal
Figura 83: Carta solar de Uberaba
Fonte: SOL-AR LabEEE

Figura 88: Fachada SO/SE Figura 89: Fachada SO/SE Figura 90: Fachada SO/SE
Para realização da análise solar, utilizou-se a carta solar (fig. Fonte: Arquivo Pessoal Fonte: Arquivo Pessoal Fonte: Arquivo Pessoal
83) para um resultado mais preciso sobre a incidência solar, em

datas do anos especificadas, pelo software SOL-AR, considerando a
localização do município de Uberaba na latitude -19.45, Também
foram realizadas simulações de insolação em horários diferentes.
Figura 91: Fachada NO/SO Figura 92: Fachada NO/SO Figura 93: Fachada NO/SO
Percebe-se, então, que a maior incidência solar será nas Fonte: Arquivo Pessoal Fonte: Arquivo Pessoal Fonte: Arquivo Pessoal
fachadas NE e NO.

Figura 94: Fachada NE Figura 95: Fachada NE Figura 96: Fachada NE
Fonte: Arquivo Pessoal Fonte: Arquivo Pessoal Fonte: Arquivo Pessoal 43
