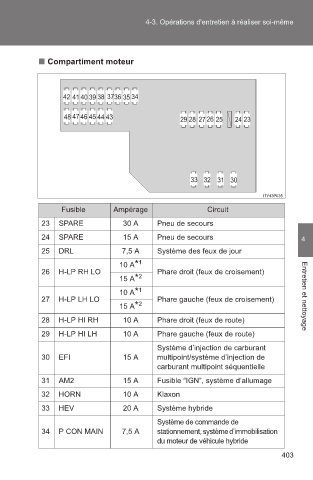

Page 405 - TOYOTA Prius 3 Manuel Intégral 500 Pages

4-3. Opérations d'entretien à réaliser soi-même

■ Compartiment moteur

Fusible Ampérage Circuit
23 SPARE 30 A Pneu de secours

24 SPARE 15 A Pneu de secours 4
25 DRL 7,5 A Système des feux de jour
10 A* 1
26 H-LP RH LO Phare droit (feux de croisement)
15 A* 2
10 A* 1
27 H-LP LH LO Phare gauche (feux de croisement) Entretien et nettoyage
15 A* 2

28 H-LP HI RH 10 A Phare droit (feux de route)
29 H-LP HI LH 10 A Phare gauche (feux de route)
Système d’injection de carburant
30 EFI 15 A multipoint/système d’injection de
carburant multipoint séquentielle
31 AM2 15 A Fusible “IGN”, système d’allumage
32 HORN 10 A Klaxon
33 HEV 20 A Système hybride

Système de commande de
34 P CON MAIN 7,5 A stationnement, système d’immobilisation
du moteur de véhicule hybride
403

PRIUS_D_(L/O_0708)
