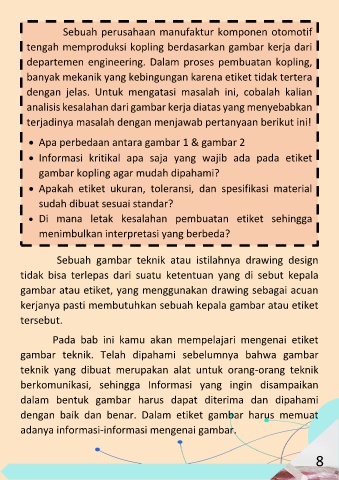

Sebuah perusahaan manufaktur komponen otomotif

tengah memproduksi kopling berdasarkan gambar kerja dari

departemen engineering. Dalam proses pembuatan kopling,

banyak mekanik yang kebingungan karena etiket tidak tertera

dengan jelas. Untuk mengatasi masalah ini, cobalah kalian

analisis kesalahan dari gambar kerja diatas yang menyebabkan

terjadinya masalah dengan menjawab pertanyaan berikut ini!

 Apa perbedaan antara gambar 1 & gambar 2

 Informasi kritikal apa saja yang wajib ada pada etiket

gambar kopling agar mudah dipahami?

 Apakah etiket ukuran, toleransi, dan spesifikasi material

sudah dibuat sesuai standar?

 Di mana letak kesalahan pembuatan etiket sehingga

menimbulkan interpretasi yang berbeda?

Sebuah gambar teknik atau istilahnya drawing design

tidak bisa terlepas dari suatu ketentuan yang di sebut kepala

gambar atau etiket, yang menggunakan drawing sebagai acuan

kerjanya pasti membutuhkan sebuah kepala gambar atau etiket

tersebut.

Pada bab ini kamu akan mempelajari mengenai etiket

gambar teknik. Telah dipahami sebelumnya bahwa gambar

teknik yang dibuat merupakan alat untuk orang-orang teknik

berkomunikasi, sehingga Informasi yang ingin disampaikan

dalam bentuk gambar harus dapat diterima dan dipahami

dengan baik dan benar. Dalam etiket gambar harus memuat

adanya informasi-informasi mengenai gambar.
