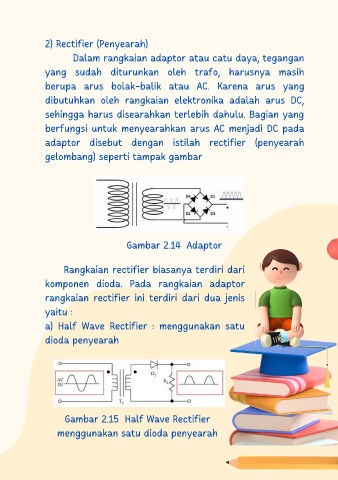

2) Rectifier (Penyearah)
Dalam rangkaian adaptor atau catu daya, tegangan
yang sudah diturunkan oleh trafo, harusnya masih
berupa arus bolak-balik atau AC. Karena arus yang
dibutuhkan oleh rangkaian elektronika adalah arus DC,
sehingga harus disearahkan terlebih dahulu. Bagian yang
berfungsi untuk menyearahkan arus AC menjadi DC pada
adaptor disebut dengan istilah rectifier (penyearah
gelombang) seperti tampak gambar
Gambar 2.14 Adaptor
Rangkaian rectifier biasanya terdiri dari
komponen dioda. Pada rangkaian adaptor
rangkaian rectifier ini terdiri dari dua jenis
yaitu :
a) Half Wave Rectifier : menggunakan satu
dioda penyearah
Gambar 2.15 Half Wave Rectifier
menggunakan satu dioda penyearah
