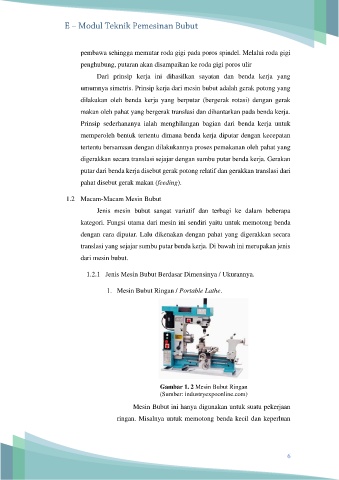

Page 12 - E-Modul Teknik Pemesinan Bubut

pembawa sehingga memutar roda gigi pada poros spindel. Melalui roda gigi
penghubung, putaran akan disampaikan ke roda gigi poros ulir

Dari prinsip kerja ini dihasilkan sayatan dan benda kerja yang
umumnya simetris. Prinsip kerja dari mesin bubut adalah gerak potong yang

dilakukan oleh benda kerja yang berputar (bergerak rotasi) dengan gerak

makan oleh pahat yang bergerak translasi dan dihantarkan pada benda kerja.
Prinsip sederhananya ialah menghilangan bagian dari benda kerja untuk

memperoleh bentuk tertentu dimana benda kerja diputar dengan kecepatan
tertentu bersamaan dengan dilakukannya proses pemakanan oleh pahat yang

digerakkan secara translasi sejajar dengan sumbu putar benda kerja. Gerakan

putar dari benda kerja disebut gerak potong relatif dan gerakkan translasi dari
pahat disebut gerak makan (feeding).

1.2 Macam-Macam Mesin Bubut
Jenis mesin bubut sangat variatif dan terbagi ke dalam beberapa

kategori. Fungsi utama dari mesin ini sendiri yaitu untuk memotong benda
dengan cara diputar. Lalu dikenakan dengan pahat yang digerakkan secara

translasi yang sejajar sumbu putar benda kerja. Di bawah ini merupakan jenis

dari mesin bubut.

1.2.1 Jenis Mesin Bubut Berdasar Dimensinya / Ukurannya.

1. Mesin Bubut Ringan / Portable Lathe.

Gambar 1. 2 Mesin Bubut Ringan
(Sumber: industryexpoonline.com)
Mesin Bubut ini hanya digunakan untuk suatu pekerjaan

ringan. Misalnya untuk memotong benda kecil dan keperluan

6
