Dasar-Dasar Pengamanan Hutan 151

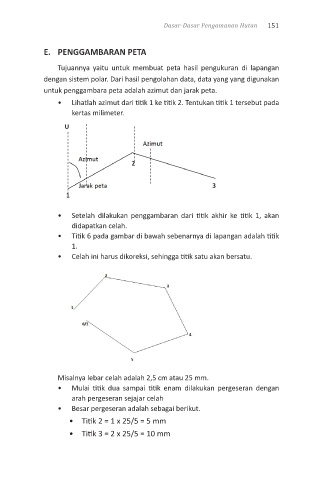

E. PENGGAMBARAN PETA

Tujuannya yaitu untuk membuat peta hasil pengukuran di lapangan
dengan sistem polar. Dari hasil pengolahan data, data yang yang digunakan
untuk penggambara peta adalah azimut dan jarak peta.
• Lihatlah azimut dari titik 1 ke titik 2. Tentukan titik 1 tersebut pada
kertas milimeter.

• Setelah dilakukan penggambaran dari titik akhir ke titik 1, akan
didapatkan celah.
• Titik 6 pada gambar di bawah sebenarnya di lapangan adalah titik
1.
• Celah ini harus dikoreksi, sehingga titik satu akan bersatu.

Misalnya lebar celah adalah 2,5 cm atau 25 mm.
• Mulai titik dua sampai titik enam dilakukan pergeseran dengan
arah pergeseran sejajar celah
• Besar pergeseran adalah sebagai berikut.
• Titik 2 = 1 x 25/5 = 5 mm
• Titik 3 = 2 x 25/5 = 10 mm
