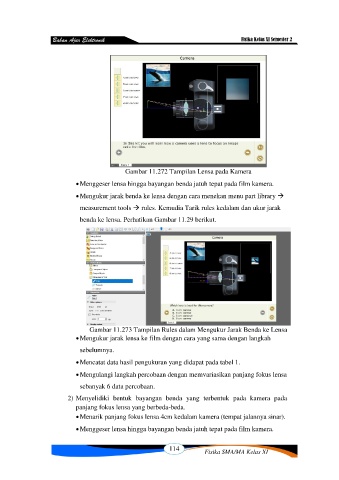

Gambar 11.272 Tampilan Lensa pada Kamera
 Menggeser lensa hingga bayangan benda jatuh tepat pada film kamera.

 Mengukur jarak benda ke lensa dengan cara menekan menu part library 

measurement tools  rules. Kemudia Tarik rules kedalam dan ukur jarak
benda ke lensa. Perhatikan Gambar 11.29 berikut.

Gambar 11.273 Tampilan Rules dalam Mengukur Jarak Benda ke Lensa
 Mengukur jarak lensa ke film dengan cara yang sama dengan langkah

sebelumnya.
 Mencatat data hasil pengukuran yang didapat pada tabel 1.

 Mengulangi langkah percobaan dengan memvariasikan panjang fokus lensa

sebanyak 6 data percobaan.
2) Menyelidiki bentuk bayangan benda yang terbentuk pada kamera pada
panjang fokus lensa yang berbeda-beda.
 Menarik panjang fokus lensa 4cm kedalam kamera (tempat jalannya sinar).

 Menggeser lensa hingga bayangan benda jatuh tepat pada film kamera.
