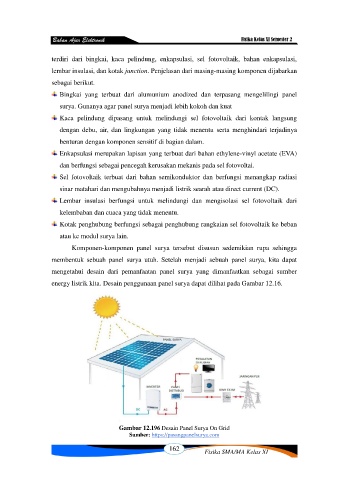

Page 172 - Annisa N Bahan Ajar
P. 172
Bahan Ajar Elektronik
Fisika Kelas XI Semester 2
terdiri dari bingkai, kaca pelindung, enkapsulasi, sel fotovoltaik, bahan enkapsulasi,
lembar insulasi, dan kotak junction. Penjelasan dari masing-masing komponen dijabarkan
sebagai berikut.
Bingkai yang terbuat dari alumunium anodized dan terpasang mengelilingi panel
surya. Gunanya agar panel surya menjadi lebih kokoh dan kuat
Kaca pelindung dipasang untuk melindungi sel fotovoltaik dari kontak langsung
dengan debu, air, dan lingkungan yang tidak menentu serta menghindari terjadinya
benturan dengan komponen sensitif di bagian dalam.
Enkapsulasi merupakan lapisan yang terbuat dari bahan ethylene-vinyl acetate (EVA)
dan berfungsi sebagai pencegah kerusakan mekanis pada sel fotovoltai.
Sel fotovoltaik terbuat dari bahan semikonduktor dan berfungsi menangkap radiasi
sinar matahari dan mengubahnya menjadi listrik searah atau direct current (DC).
Lembar insulasi berfungsi untuk melindungi dan mengisolasi sel fotovoltaik dari
kelembaban dan cuaca yang tidak menentu.
Kotak penghubung berfungsi sebagai penghubung rangkaian sel fotovoltaik ke beban
atau ke modul surya lain.
Komponen-komponen panel surya tersebut disusun sedemikian rupa sehingga
membentuk sebuah panel surya utuh. Setelah menjadi sebuah panel surya, kita dapat
mengetahui desain dari pemanfaatan panel surya yang dimanfaatkan sebagai sumber
energy listrik kita. Desain penggunaan panel surya dapat dilihat pada Gambar 12.16.
Gambar 12.196 Desain Panel Surya On Grid
Sumber: https://pasangpanelsurya.com
162 Fisika SMA/MA Kelas XI
