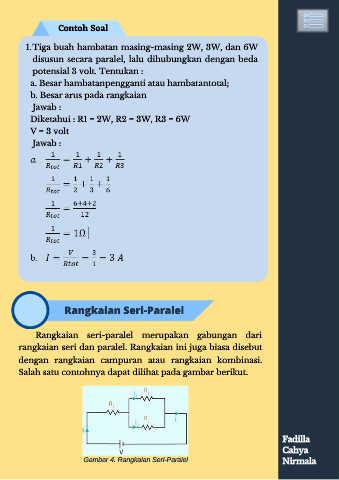

Contoh Soal

1. Tiga buah hambatan masing-masing 2W, 3W, dan 6W

disusun secara paralel, lalu dihubungkan dengan beda

potensial 3 volt. Tentukan :
a. Besar hambatanpengganti atau hambatantotal;

b. Besar arus pada rangkaian

Jawab :
Diketahui : R1 = 2W, R2 = 3W, R3 = 6W

V = 3 volt

Jawab :

Rangkaian Seri-Paralel

Rangkaian seri-paralel merupakan gabungan dari
rangkaian seri dan paralel. Rangkaian ini juga biasa disebut

dengan rangkaian campuran atau rangkaian kombinasi.

Salah satu contohnya dapat dilihat pada gambar berikut.

Fadilla

Cahya
Gambar 4. Rangkaian Seri-Paralel Nirmala
