CAHAYA DAN
ALAT-ALAT OPTIK
bintang. Teropong bumi digunakan untuk mengamati benda-benda
yang ada di bumi. Sedangkan teropong bintang digunakan untuk
mengamati benda-benda angkasa seperti bintang-bintang, komet-
komet, planet-planet.
a. Teropong bumi

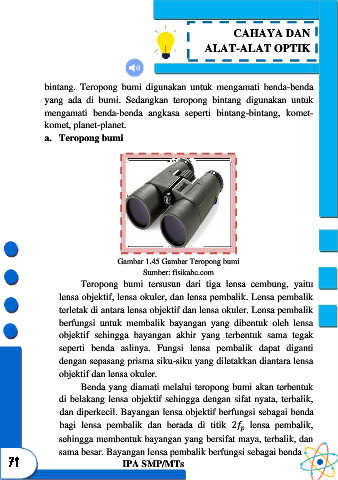

Gambar 1.45 Gambar Teropong bumi
Sumber: fisikabc.com
Teropong bumi tersusun dari tiga lensa cembung, yaitu
lensa objektif, lensa okuler, dan lensa pembalik. Lensa pembalik
terletak di antara lensa objektif dan lensa okuler. Lensa pembalik
berfungsi untuk membalik bayangan yang dibentuk oleh lensa
objektif sehingga bayangan akhir yang terbentuk sama tegak
seperti benda aslinya. Fungsi lensa pembalik dapat diganti
dengan sepasang prisma siku-siku yang diletakkan diantara lensa
objektif dan lensa okuler.
Benda yang diamati melalui teropong bumi akan terbentuk
di belakang lensa objektif sehingga dengan sifat nyata, terbalik,
dan diperkecil. Bayangan lensa objektif berfungsi sebagai benda
bagi lensa pembalik dan berada di titik 2 lensa pembalik,
sehingga membentuk bayangan yang bersifat maya, terbalik, dan
sama besar. Bayangan lensa pembalik berfungsi sebagai benda
