P. 22
14
2.3 วงจรการทำงาน
จ่ายไฟเข้าที่เบรกเกอร์ ผ่านไปที่ฟิวส์ ไปที่ Power Supply แปลงไฟจาก A.C. เป็น D.C. นำไฟ
บวกไปจ่ายที่ขาบวก ขา COM ของ Sonoff 4 CH Pro ในด้าน Input แล้วนำไฟลบไปจ่ายที่ขาลบของ
เซนเซอร์ทั้ง 3 ตัว ไปต่อเข้ากับ Sonoff 4 CH Pro ออกจาก Sonoff 4 CH Pro ขา N.O. ไปเข้าที่ I0 I1
I2 ด้าน Input และ นำไฟ 220 Volt มาจ่ายที่ Relay ขา N.C. นำไฟบวกจาก Power Supply ไปจ่ายที่
Sonoff 4 CH Pro ด้าน Output ไฟทางด้าน Output ออกไปจ่ายที่ Pilot Lamps 3 หลอด และไปจ่าย
ที่ Relay ออกจาก N.O. ของ Relay ไปที่มอเตอร์ แล้วนำไฟบวกจาก Power Supply ไปจ่ายที่ขา COM
ป้อนคำสั่งที่ Sonoff 4CH Pro ให้เซนเซอร์จับปริมาณอาหาร แล้วสั่งให้หลอดไฟแต่ละหลอดติดตามระดับ
ของอาหาร และตั้งเวลาให้มอเตอร์ทำงานเพื่อปล่อยอาหาร

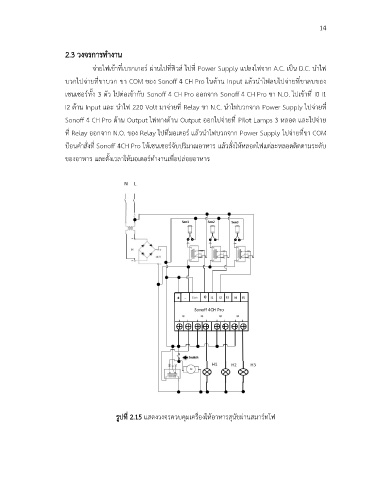

รูปที่ 2.15 แสดงวงจรควบคุมเครื่องให้อาหารสุนัขผ่านสมาร์ทโฟ
