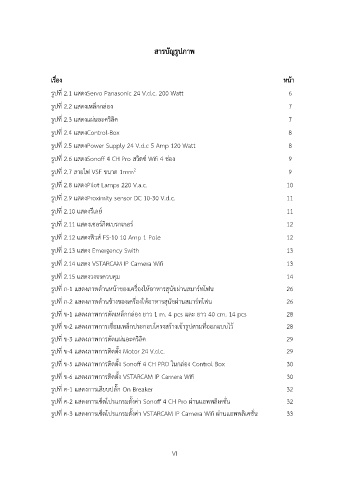

สารบัญรูปภาพ
เรื่อง หน้า
รูปที่ 2.1 แสดงServo Panasonic 24 V.d.c. 200 Watt 6
รูปที่ 2.2 แสดงเหล็กกล่อง 7
รูปที่ 2.3 แสดงแผ่นอะคริลิค 7
รูปที่ 2.4 แสดงControl-Box 8
รูปที่ 2.5 แสดงPower Supply 24 V.d.c 5 Amp 120 Watt 8
รูปที่ 2.6 แสดงSonoff 4 CH Pro สวิตซ์ Wifi 4 ช่อง 9
2
รูปที่ 2.7 สายไฟ VSF ขนาด 1mm 9
รูปที่ 2.8 แสดงPilot Lamps 220 V.a.c. 10
รูปที่ 2.9 แสดงProximity sensor DC 10-30 V.d.c. 11
รูปที่ 2.10 แสดงรีเลย์ 11
รูปที่ 2.11 แสดงเซอร์กิตเบรกเกอร์ 12
รูปที่ 2.12 แสดงฟิวส์ FS-10 10 Amp 1 Pole 12
รูปที่ 2.13 แสดง Emergency Swith 13
รูปที่ 2.14 แสดง VSTARCAM IP Camera Wifi 13
รูปที่ 2.15 แสดงวงจรควบคุม 14
รูปที่ ก-1 แสดงภาพด้านหน้าของเครื่องให้อาหารสุนัขผ่านสมาร์ทโฟน 26
รูปที่ ก-2 แสดงภาพด้านข้างของเครื่องให้อาหารสุนัขผ่านสมาร์ทโฟน 26
รูปที่ ข-1 แสดงภาพการตัดเหล็กกล่อง ยาว 1 m. 4 pcs และ ยาว 40 cm. 14 pcs 28
รูปที่ ข-2 แสดงภาพการเชื่อมเหล็กประกอบโครงสร้างเข้ารูปตามที่ออกแบบไว้ 28
รูปที่ ข-3 แสดงภาพการตัดแผ่นอะคริลิค 29
รูปที่ ข-4 แสดงภาพการติดตั้ง Motor 24 V.d.c. 29
รูปที่ ข-5 แสดงภาพการติดตั้ง Sonoff 4 CH PRO ในกล่อง Control Box 30
รูปที่ ข-6 แสดงภาพการติดตั้ง VSTARCAM IP Camera Wifi 30
รูปที่ ค-1 แสดงการเสียบปลั๊ก On Breaker 32
รูปที่ ค-2 แสดงการเซ็ตโปรแกรมตั้งค่า Sonoff 4 CH Pro ผ่านแอพพลิเคชั่น 32
รูปที่ ค-3 แสดงการเซ็ตโปรแกรมตั้งค่า VSTARCAM IP Camera Wifi ผ่านแอพพลิเคชั่น 33
