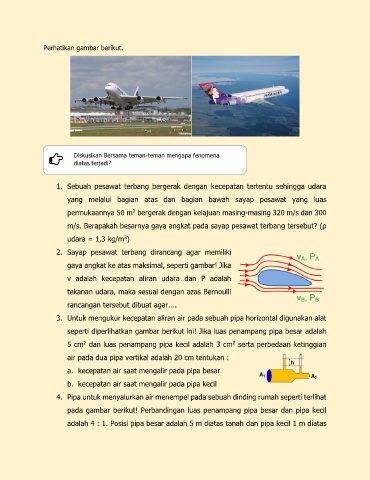

Page 6 - UKBM FISIKA FLUIDA DINAMIS

Perhatikan gambar berikut.

Diskusikan Bersama teman-teman mengapa fenomena
diatas terjadi?

1. Sebuah pesawat terbang bergerak dengan kecepatan tertentu sehingga udara
yang melalui bagian atas dan bagian bawah sayap pesawat yang luas

2
permukaannya 50 m bergerak dengan kelajuan masing-masing 320 m/s dan 300
m/s. Berapakah besarnya gaya angkat pada sayap pesawat terbang tersebut? (ρ
3
udara = 1,3 kg/m )
2. Sayap pesawat terbang dirancang agar memiliki

gaya angkat ke atas maksimal, seperti gambar! Jika
v adalah kecepatan aliran udara dan P adalah

tekanan udara, maka sesuai dengan azas Bernoulli

rancangan tersebut dibuat agar....

3. Untuk mengukur kecepatan aliran air pada sebuah pipa horizontal digunakan alat
seperti diperlihatkan gambar berikut ini! Jika luas penampang pipa besar adalah

2
2
5 cm dan luas penampang pipa kecil adalah 3 cm serta perbedaan ketinggian
air pada dua pipa vertikal adalah 20 cm tentukan :

a. kecepatan air saat mengalir pada pipa besar
b. kecepatan air saat mengalir pada pipa kecil

4. Pipa untuk menyalurkan air menempel pada sebuah dinding rumah seperti terlihat

pada gambar berikut! Perbandingan luas penampang pipa besar dan pipa kecil
adalah 4 : 1. Posisi pipa besar adalah 5 m diatas tanah dan pipa kecil 1 m diatas
