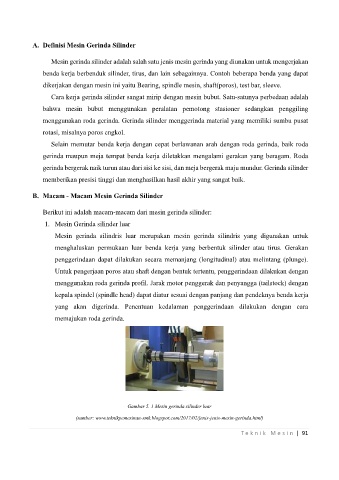

Page 103 - Teknik Pemesinan Gerinda Kelas XII

A. Definisi Mesin Gerinda Silinder

Mesin gerinda silinder adalah salah satu jenis mesin gerinda yang diunakan untuk mengerjakan
benda kerja berbenduk silinder, tirus, dan lain sebagainnya. Contoh beberapa benda yang dapat

dikerjakan dengan mesin ini yaitu Bearing, spindle mesin, shaft(poros), test bar, sleeve.
Cara kerja gerinda silinder sangat mirip dengan mesin bubut. Satu-satunya perbedaan adalah

bahwa mesin bubut menggunakan peralatan pemotong stasioner sedangkan penggiling

menggunakan roda gerinda. Gerinda silinder menggerinda material yang memiliki sumbu pusat
rotasi, misalnya poros engkol.

Selain memutar benda kerja dengan cepat berlawanan arah dengan roda gerinda, baik roda
gerinda maupun meja tempat benda kerja diletakkan mengalami gerakan yang beragam. Roda

gerinda bergerak naik turun atau dari sisi ke sisi, dan meja bergerak maju mundur. Gerinda silinder
memberikan presisi tinggi dan menghasilkan hasil akhir yang sangat baik.

B. Macam - Macam Mesin Gerinda Silinder

Berikut ini adalah macam-macam dari mesin gerinda silinder:
1. Mesin Gerinda silinder luar

Mesin gerinda silindris luar merupakan mesin gerinda silindris yang digunakan untuk

menghaluskan permukaan luar benda kerja yang berbentuk silinder atau tirus. Gerakan
penggerindaan dapat dilakukan secara memanjang (longitudinal) atau melintang (plunge).

Untuk pengerjaan poros atau shaft dengan bentuk tertentu, penggerindaan dilakukan dengan
menggunakan roda gerinda profil. Jarak motor penggerak dan penyangga (tailstock) dengan

kepala spindel (spindle head) dapat diatur sesuai dengan panjang dan pendeknya benda kerja
yang akan digerinda. Penentuan kedalaman penggerindaan dilakukan dengan cara

memajukan roda gerinda.

Gambar 5. 1 Mesin gerinda silinder luar

(sumber: www.teknikpemesinan-smk.blogspot.com/2017/02/jenis-jenis-mesin-gerinda.html)

T e k n i k M e s i n | 91
