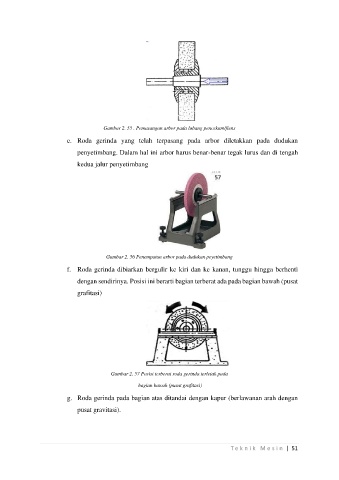

Page 63 - Teknik Pemesinan Gerinda Kelas XII
P. 63
Gambar 2. 55 . Pemasangan arbor pada lubang pencekam/flens
e. Roda gerinda yang telah terpasang pada arbor diletakkan pada dudukan
penyetimbang. Dalam hal ini arbor harus benar-benar tegak lurus dan di tengah
kedua jalur penyetimbang
Gambar 2. 56 Penempatan arbor pada dudukan peyetimbang
f. Roda gerinda dibiarkan bergulir ke kiri dan ke kanan, tunggu hingga berhenti
dengan sendirinya. Posisi ini berarti bagian terberat ada pada bagian bawah (pusat
grafitasi)
Gambar 2. 57 Posisi terberat roda gerinda terletak pada
bagian bawah (pusat grafitasi)
g. Roda gerinda pada bagian atas ditandai dengan kapur (berlawanan arah dengan
pusat gravitasi).
