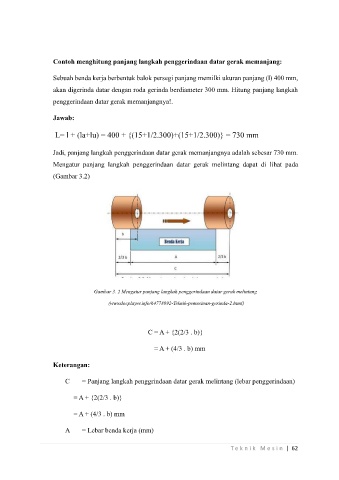

Contoh menghitung panjang langkah penggerindaan datar gerak memanjang:
Sebuah benda kerja berbentuk balok persegi panjang memilki ukuran panjang (l) 400 mm,
akan digerinda datar dengan roda gerinda berdiameter 300 mm. Hitung panjang langkah
penggerindaan datar gerak memanjangnya!.
Jawab:
L= l + (la+lu) = 400 + {(15+1/2.300)+(15+1/2.300)} = 730 mm
Jadi, panjang langkah penggerindaan datar gerak memanjangnya adalah sebesar 730 mm.
Mengatur panjang langkah penggerindaan datar gerak melintang dapat di lihat pada
(Gambar 3.2)
Gambar 3. 2 Mengatur panjang langkah penggerindaan datar gerak melintang
(wwwdocplayer.info/64778892-Teknik-pemesinan-gerinda-2.html)
C = A + {2(2/3 . b)}
= A + (4/3 . b) mm
Keterangan:
C = Panjang langkah penggrindaan datar gerak melintang (lebar penggerindaan)
= A + {2(2/3 . b)}
= A + (4/3 . b) mm
A = Lebar benda kerja (mm)
