Page 64 - Gambar Teknik dengan AutoCAD_Dyah Nurwidyaningrum
P. 64
Gambar Teknik dengan Autocad

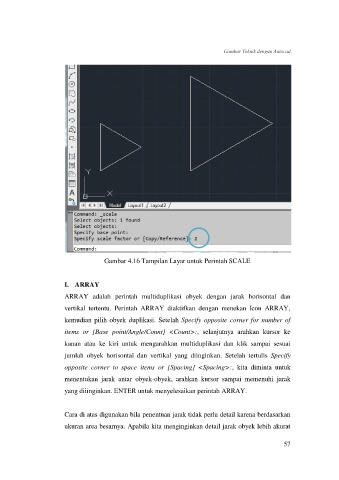

Gambar 4.16 Tampilan Layar untuk Perintah SCALE
I. ARRAY
ARRAY adalah perintah multiduplikasi obyek dengan jarak horisontal dan
vertikal tertentu. Perintah ARRAY diaktifkan dengan menekan Icon ARRAY,
kemudian pilih obyek duplikasi. Setelah Specify opposite corner for number of
items or [Base point/Angle/Count] <Count>:, selanjutnya arahkan kursor ke
kanan atau ke kiri untuk mengarahkan multiduplikasi dan klik sampai sesuai
jumlah obyek horisontal dan vertikal yang diinginkan. Setelah tertulis Specify
opposite corner to space items or [Spacing] <Spacing>:, kita diminta untuk
menentukan jarak antar obyek-obyek, arahkan kursor sampai memenuhi jarak
yang diiinginkan. ENTER untuk menyelesaikan perintah ARRAY.
Cara di atas digunakan bila penentuan jarak tidak perlu detail karena berdasarkan
ukuran area besarnya. Apabila kita menginginkan detail jarak obyek lebih akurat
57
