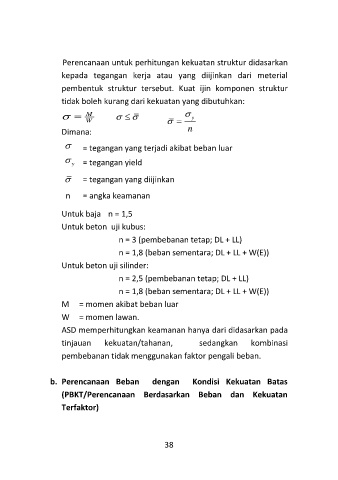

Perencanaan untuk perhitungan kekuatan struktur didasarkan
kepada tegangan kerja atau yang diijinkan dari meterial
pembentuk struktur tersebut. Kuat ijin komponen struktur
tidak boleh kurang dari kekuatan yang dibutuhkan:
 = M     y
W  =
Dimana: n

= tegangan yang terjadi akibat beban luar

y = tegangan yield

 = tegangan yang diijinkan
n = angka keamanan
Untuk baja n = 1,5
Untuk beton uji kubus:
n = 3 (pembebanan tetap; DL + LL)
n = 1,8 (beban sementara; DL + LL + W(E))
Untuk beton uji silinder:
n = 2,5 (pembebanan tetap; DL + LL)
n = 1,8 (beban sementara; DL + LL + W(E))
M = momen akibat beban luar
W = momen lawan.
ASD memperhitungkan keamanan hanya dari didasarkan pada
tinjauan kekuatan/tahanan, sedangkan kombinasi
pembebanan tidak menggunakan faktor pengali beban.

b. Perencanaan Beban dengan Kondisi Kekuatan Batas
(PBKT/Perencanaan Berdasarkan Beban dan Kekuatan
Terfaktor)

38
