Page 79 - ANDI_BUKU JEMBATAN 1
P. 79
Keterangan:
E = energi kinetik Tumbuk Kapal (tm)
E sin = Energi kinetik yang diterima oleh fender
R = Gaya statis yang didustribusikan oleh fender ke pilar /pylon
CH=koefisien hidrodinamis masa air yang bergerak bersama kapal
d = Tinggi bagian yang terendam dalam air (Sarat kapal)
W = tonase perpindahan kapal (t), berat total kapal pada beban
penuh
Lpp = Panjang bagian yang terendam dalam air

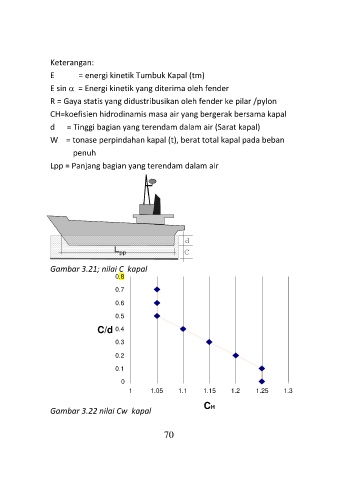

Gambar 3.21; nilai C kapal
0.8
0.7
0.6
0.5
C/d 0.4
0.3
0.2
0.1
0
1 1.05 1.1 1.15 1.2 1.25 1.3
C H
Gambar 3.22 nilai Cw kapal
70
