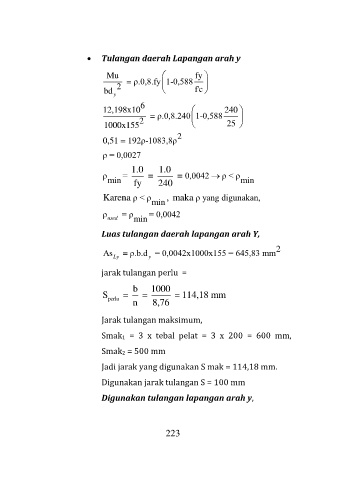

 Tulangan daerah Lapangan arah y


Mu = ρ.0,8.fy 1-0,588 fy 
bd y 2   f'c  

6
12,198x10  240 

2 = ρ.0,8.240 1-0,588 
1000x155  25 
2
0,51 = 192ρ-1083,8ρ
ρ = 0,0027
1.0 1.0
ρ = = = 0,0042  ρ < ρ
min fy 240 min

Karena ρ < ρ min , maka ρ yang digunakan,
ρ used = ρ min = 0,0042

Luas tulangan daerah lapangan arah Y,

2
As = ρ.b.d = 0,0042x1000x155 = 645,83 mm
Ly y
jarak tulangan perlu =

b 1000
S = = = 114,18 mm
perlu
n 8,76
Jarak tulangan maksimum,
Smak1 = 3 x tebal pelat = 3 x 200 = 600 mm,

Smak2 = 500 mm
Jadi jarak yang digunakan S mak = 114,18 mm.
Digunakan jarak tulangan S = 100 mm

Digunakan tulangan lapangan arah y,

223
