Beberapa Fungsi Utama Kapasitor :

1. Sebagai penyaring (fi lter) pada rangkaian regulator DC atau
power supply untuk meminimalisir tegangan ripple AC yang
masih tersisa.
2. Sebagai pembangkit pulsa (frekuensi) dalam rangkaian
oscilator.
3. Sebagai penggeser phasa.
4. Sebagai coupling yakni penghubung antara dua buah rangkaian
elektronika seperti pada rangkaian penguat (amplifi er) yang
menghubungkan rangkaian Pre Amp dengan Amplifi er.
5. Fungsi kapasitor lainnya dalam rangkaian elektronika adalah
sebagai fi lter dan kopling pada rangkaian power supply,
penggeser fasa, pembangkit frekuensi pada rangkaian osilator
dan juga dapat digunakan untuk mencegah percikan bunga api
yang dapat terjadi pada saklar.

Sifat dasar kapasitor adalah kemampuan yang dapat menyimpan
muatan listrik, tidak dapat dilalui arus DC (Direct Current), dapat
dilalui arus AC (Alternating Current) dan juga dapat sebagai
impedansi (resistansi yang nilainya tergantung dari frekuensi yang
diberikan oleh sumbernya).

Sumber : Dokumen Kemdikbud

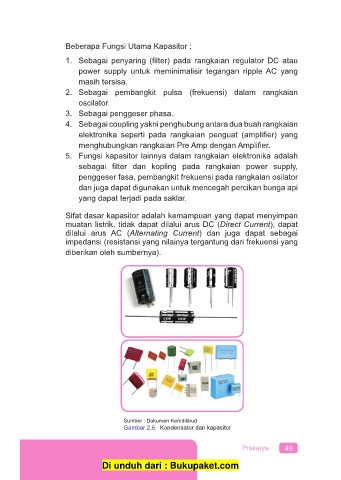

Gambar 2.6. Kondensator dan kapasitor
