Page 4 - Rangkaian Listrik Kelas VI
P. 4

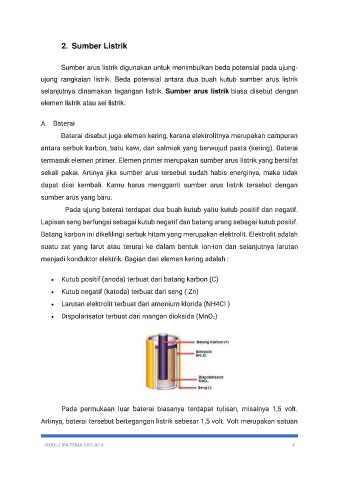

2. Sumber Listrik
Sumber arus listrik digunakan untuk menimbulkan beda potensial pada ujung-
ujung rangkaian listrik. Beda potensial antara dua buah kutub sumber arus listrik
selanjutnya dinamakan tegangan listrik. Sumber arus listrik biasa disebut dengan
elemen listrik atau sel listrik.
A. Baterai
Baterai disebut juga elemen kering, karena elektrolitnya merupakan campuran
antara serbuk karbon, batu kawi, dan salmiak yang berwujud pasta (kering). Baterai
termasuk elemen primer. Elemen primer merupakan sumber arus listrik yang bersifat
sekali pakai. Artinya jika sumber arus tersebut sudah habis energinya, maka tidak
dapat diisi kembali. Kamu harus mengganti sumber arus listrik tersebut dengan
sumber arus yang baru.
Pada ujung baterai terdapat dua buah kutub yaitu kutub positif dan negatif.
Lapisan seng berfungsi sebagai kutub negatif dan batang arang sebagai kutub positif.
Batang karbon ini dikelilingi serbuk hitam yang merupakan elektrolit. Elektrolit adalah
suatu zat yang larut atau terurai ke dalam bentuk ion-ion dan selanjutnya larutan
menjadi konduktor elektrik. Bagian dari elemen kering adalah :
• Kutub positif (anoda) terbuat dari batang karbon (C)
• Kutub negatif (katoda) terbuat dari seng ( Zn)
• Larutan elektrolit terbuat dari amonium klorida (NH4CI )
• Dispolarisator terbuat dari mangan dioksida (MnO₂)
Pada permukaan luar baterai biasanya terdapat tulisan, misalnya 1,5 volt.
Artinya, baterai tersebut bertegangan listrik sebesar 1,5 volt. Volt merupakan satuan
MODUL IPA TEMA 3 KELAS 6 4
