E-Modul Fisika Berbasis PBL Materi Fluida Statis

Besarnya keuntungan mekanis dari sistem hidrolik yang menggunakan hukum

pascal dapat diketahui dari rasio gaya yang keluar dibagi gaya yang diberikan :

=

Karena luasan penampang berbanding lurus dengan gaya, maka keuntungan

mekanis juga dapat langsung diketahui dari rasio kedua luasan :

Sumber : https://images.app.goo.gl/CbWCAYa3voPokSmS8

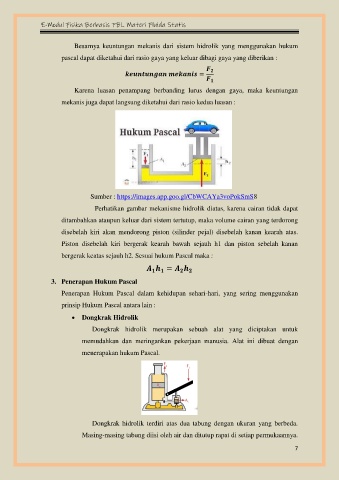

Perhatikan gambar mekanisme hidrolik diatas, karena cairan tidak dapat
ditambahkan ataupun keluar dari sistem tertutup, maka volume cairan yang terdorong

disebelah kiri akan mendorong piston (silinder pejal) disebelah kanan kearah atas.

Piston disebelah kiri bergerak kearah bawah sejauh h1 dan piston sebelah kanan
bergerak keatas sejauh h2. Sesuai hukum Pascal maka :

=

3. Penerapan Hukum Pascal
Penerapan Hukum Pascal dalam kehidupan sehari-hari, yang sering menggunakan

prinsip Hukum Pascal antara lain :

 Dongkrak Hidrolik
Dongkrak hidrolik merupakan sebuah alat yang diciptakan untuk

memudahkan dan meringankan pekerjaan manusia. Alat ini dibuat dengan
menerapakan hukum Pascal.

Dongkrak hidrolik terdiri atas dua tabung dengan ukuran yang berbeda.
Masing-masing tabung diisi oleh air dan ditutup rapat di setiap permukaannya.

7
