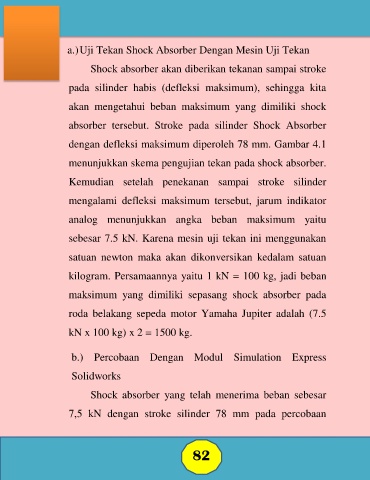

a.) Uji Tekan Shock Absorber Dengan Mesin Uji Tekan

Shock absorber akan diberikan tekanan sampai stroke

pada silinder habis (defleksi maksimum), sehingga kita

akan mengetahui beban maksimum yang dimiliki shock

absorber tersebut. Stroke pada silinder Shock Absorber

dengan defleksi maksimum diperoleh 78 mm. Gambar 4.1

menunjukkan skema pengujian tekan pada shock absorber.

Kemudian setelah penekanan sampai stroke silinder

mengalami defleksi maksimum tersebut, jarum indikator

analog menunjukkan angka beban maksimum yaitu

sebesar 7.5 kN. Karena mesin uji tekan ini menggunakan

satuan newton maka akan dikonversikan kedalam satuan

kilogram. Persamaannya yaitu 1 kN = 100 kg, jadi beban

maksimum yang dimiliki sepasang shock absorber pada

roda belakang sepeda motor Yamaha Jupiter adalah (7.5

kN x 100 kg) x 2 = 1500 kg.

b.) Percobaan Dengan Modul Simulation Express

Solidworks

Shock absorber yang telah menerima beban sebesar

7,5 kN dengan stroke silinder 78 mm pada percobaan
